Hikvision LE10S kamera

Az útmutató a termék használatára és kezelésére vonatkozó utasításokat tartalmaz. Az itt szereplő képek, diagramok, ábrák és minden további információ csupán leírásként és magyarázatként szolgál. A Kézikönyvben szereplő információk a firmware-frissĺtések és egyéb okok miatt előzetes értesítés nélkül változhatnak. A kézikönyv legújabb verzióját a HIKMICRO webhelyén találja (www.hikmicrotech.com/).

Az Útmutatót a termékkel kapcsolatos támogatáshoz megfelelő képesítéssel rendelkező szakemberek támogatásával és útmutatásával együtt használja. Védjegynyilatkozat

HIKMICRO és az egyéb HIKMICRO védjegyek, valamint logók a HIKMICRO tulajdonát

képezik különféle joghatóságokban.

Az említett egyéb védjegyek és logók a megfelelő tulajdonosok tulajdonát képezik. JOGI NYILATKOZAT

EZT A KÉZIKÖNYVET, VALAMINT A BENNE SZEREPLŐ TERMÉKET ANNAK HARDVER-,

SZOFTVER-ÖSSZETEVÓIVEL És FIRMWARE-ÉVEL EGYÜTT „EREDETI FORMÁBAN” BIZTOSÍTJUK,

„BELEÉRTVE AZOK ÖSSZES ESETLEGES HIBÁJÁT”. A HIKMICRO NEM VÁLLAL SEM KIFEJEZETT, SEM TÖRVÉNY ÁLTAL VÉLELMEZETT JÓTÁLLÁST TÖBBEK KÖZÖTT - DE NEM KORLÁTOZVA - A TERMÉK ÉRTÉKESÍTHETÓSÉGÉRE, MEGFELELŐ MINŐSÉGÉRE, VALAMINT ADOTT CÉLRA VALÓ

ALKALMASSÁGÁRA. A TERMÉKET KIZÁRÓLAG SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA. A HIKMICRO SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET ÖN FELÉ SEMMILYEN KÜLÖNLEGES,

KÖVETKEZMÉNYES, JÁRULÉKOS VAGY KÖZVETETT KÁRÉRT, BELEÉRTVE TÖBBEK KÖZÖTT A TERMÉK

HASZNÁLATÁVAL ÖSSZEFÜGGÉSBEN AZ ÜZLETI HASZON ELVESZTÉSÉBŐL, AZ ÜZLETMENET

MEGSZAKADÁSÁBÓL, VALAMINT AZ ADATOK VAGY DOKUMENTUMOK ELVESZTÉSÉBŐL EREDŐ

KÁROKAT, TÖRTÉNJEN EZ SZERZŐDÉSSZEGÉS VAGY KÁROKOZÁS (BELEÉRTVE A GONDATLANSÁGOT) EREDMÉNYEKÉNT, MÉG AKKOR SEM, HA A HIKMICRO VÁLLALATOT TÁJÉKOZTATTÁK AZ ILYEN KÁROK BEKÖVETKEZÉSÉNEK LEHETŐSÉGÉRŐL.

ÖN TUDOMÁSUL VESZI, HOGY AZ INTERNET TERMÉSZETÉBŐL FAKADÓAN KOCKÁZATOKAT REJT, És

A HIKMICRO SEMMILYEN FELELŐSSÉGET NEM VÁLLAL A RENDELLENES MŰKÖDÉSÉRT, A SZEMÉLYES ADATOK KISZIVÁRGÁSÁÉRT VAGY MÁS OLYAN KÁROKÉRT, AMELYEKET

KIBERTÁMADÁSOK, HACKERTÁMADÁSOK, VÍRUSFERTÓZÉSEK VAGY MÁS INTERNETES BIZTONSÁGI VESZÉLYEK OKOZTAK; A HII<MICRO AZONBAN KÉRÉSRE IDŐBEN MŰSZAKI TÁMOGATÁST NYÚJT. ÖN ELFOGADJA, HOGY EZT A TERMÉKET KIZÁRÓLAG A VONATKOZÓ TÖRVÉNYI ELŐÍRÁSOK

BETARTÁSÁVAL HASZNÁLJA, És HOGY A VONATKOZÓ TÖRVÉNYEKNEK MEGFELELŐ HASZNÁLAT

KIZÁRÓLAG AZ ÖN FELELŐSSÉGE. KÜLÖNÖSKÉPPEN AZ ÖN FELELŐSSÉGE, HOGY A TERMÉK

HASZNÁLATA SORÁN NE SÉRTSE HARMADIK FÉL JOGAIT, BELEÉRTVE, DE NEM KORLÁTOZVA A NYILVÁNOSSÁGRA, SZELLEMI TULAJDONRA, ADATOK VÉDELMÉRE És EGYÉB SZEMÉLYES

ADATOKRA VONATKOZÓ JOGOKAT. TILOS A TERMÉKET ILLEGÁLIS VADÁSZATRA, MAGÁNÉLET

MEGSÉRTÉSÉRE VAGY BÁRMILYEN MÁS, TÖRVÉNYTELEN VAGY AA KÖZÉRDEKET SÉRTŐ CÉLRA

HASZNÁLNI. A TERMÉKET NEM HASZNÁLHATJA TILTOTT CÉLRA, BELEÉRTVE A TÖMEGPUSZTÍTÓ FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, A VEGYI VAGY BIOLÓGIAI FEGYVEREK FEJLESZTÉSÉT

VAGY GYÁRTÁSÁT, VALAMINT BÁRMILYEN, ROBBANÁSVESZÉLYES VAGY NEM BIZTONSÁGOS NUKLEÁRIS HASADÓANYAG-CIKLUSSAL KAPCSOLATOS TEVÉKENYSÉGET, ILLETVE EMBERI JOGI VISSZAÉLÉSEKET TÁMOGATÓ MÓDON TÖRTÉNŐ FELHASZNÁLÁST.

HA A JELEN KÉZIKÖNYV És A HATÁLYOS TÖRVÉNY KÖZÖTT ELLENTMONDÁS TAPASZTALHATÓ, AKKOR AZ UTÓBBI A MÉRVADÓ. Szabályozással kapcsolatos információk EU megfelelőségi nyilatkozat

Ez a termék és a mellékelt kiegészítői (ha vannak) a „CE” jelzést viselik, ezért megfelelnek a 2014/30/EU EMC irányelv, a 2014/53/EU RE irányelv és a 2011/65/EU RoHS irányelv megfelelő harmonizált európai szabványainak.

2012/19/EU (WEEE-irányelv): Az ezzel a jelzéssel ellátott termékeket nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket helyi beszállítójához, amikor új, egyenértékű berendezést vásárol, vagy adja le a kijelölt gyűjtőhelyeken. További információért keresse fel az alábbi honlapot: www.recyclethis.info

2006/66/EK (akkumulátorokról szóló irányelv): Ez a termék olyan elemet tartalmaz, amelyet nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A termékdokumentációban további információkat talál az elemről. Az elem ezzel a jelzéssel van ellátva. A jelzésen megtalálhatók lehetnek a kadmiumot (Cd), ólmot (Pb) vagy higanyt (Hg) jelző betűjelek. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket a beszállítójához, vagy vigye egy kijelölt gyújtőhelyre. További információért keresse fel az alábbi honlapot: www.recyclethis.info.

Szimbólumok jelentése

Az ebben a dokumentumban található szimbólumok a következőket jelentik.

Szimbólum

Leírás

! Veszély

Veszélyes helyzetet jelez, amely — ha nem kerülik el — halálhoz vagy súlyos sérüléshez vezethet.

! Figyelmeztetés

Lehetséges veszélyes helyzetet jelez, amely — ha nem kerülik el — a berendezések sérüléséhez, adatvesztéshez, teljesítménycsökkenéshez vagy váratlan eredményekhez vezethet.

i Megjegyzés

További információkat tartalmaz, melyek kiemelik, vagy kiegészítik a fő szöveg fontos részeit.

Biztonsági utasítások

Ezen utasítások célja annak biztosítása, hogy a felhasználó a terméket megfelelően tudja használni veszély vagy vagyoni veszteség elkerülése érdekében.

Törvények és szabályok

A termék használatakor szigorúan be kell tartani a helyi elektromos biztonsági előírásokat.

Szállítás

Szállítás alkalmával tartsa a terméket az eredeti vagy ahhoz hasonló csomagolásban. Minden csomagolóanyagot őrizzen meg a későbbi felhasználás érdekében. Hiba esetén az eredeti csomagolásában kell a készüléket visszaküldenie a gyártónak. Az eredeti csomagolástól eltérő csomagolás a termék sérülését okozhatja. A vállalat ez esetben nem vállal semmilyen felelősséget.

Ne ejtse le és ne tegye ki ütődésnek a készüléket. Tartsa távol a készüléket a mágneses zavarforrásoktól.

Tápellátás

Kérjük, a töltőt vásárolja meg külön. A bemeneti feszültségnek meg kell felelnie a korlátozott áramforrásokra vonatkozó előírásoknak (5 V DC, 2 A), az IEC62368-1 szabvány szerint. A részletes információkért olvassa el a műszaki adatokat.

Ellenőrizze, hogy a tápcsatlakozó stabilan van-e csatlakoztatva a konnektorhoz.

NE csatlakoztasson több készüléket egy hálózati adapterre, hogy elkerülje a túlterhelés okozta túlmelegedést vagy tűzveszélyt.

Akkumulátor

A beépített akkumulátor nem vehető ki. Kérjük, forduljon a gyártóhoz, ha javítás szükséges. Az akkumulátor hosszú távú tárolásakor az akkumulátor minőségének biztosítása érdekében ellenőrizze fél évente, hogy az teljesen fel van-e töltve. Ellenkező esetben rongálódás következhet be.

Karbantartás

Ha a termék nem működik megfelelően, forduljon a kereskedőjéhez vagy a legközelebbi szervizközponthoz. Nem vállalunk felelősséget az illetéktelen javításból vagy karbantartásból eredő károkért.

Törölje le a készüléket egy tiszta ruhával és kis mennyiségú etanollal, ha szükséges. Ha a készüléket nem a gyártó által meghatározott módon használja, a védelem szintje csökkenhet.

Használati környezet

Győződjön meg arról, hogy a használati környezet megfelel a készülék előírásainak. A megfelelő üzemelési hőmérséklet-tartomány -20 0 C - 55 0 C (-4 0 F - 131 0 F), a megfelelő üzemelési páratartalom pedig legfeljebb 95%.

NE TEGYE ki a készüléket erős elektromágneses sugárzásnak vagy poros környezetnek. NE IRÁNYÍTSA az objektívet a Nap vagy más erős fényforrás irányába.

Vészhelyzet

Ha a készülék füstöt, furcsa szagot vagy zajt bocsát ki, azonnal kapcsolja ki, húzza ki a tápkábelt, majd forduljon a szervizközponthoz.

A gyártó címe

313-as szoba, B egység, 2-es épület, 399 Danfeng Road, Xixing alkerület, Binjiang kerület,

Hangzhou, Zhejiang 310052, Kína

Hangzhou Microimage Software Co. , Ltd.

MEGFELELŐSÉGI MEGJEGYZÉS: A termográfiás sorozat termékeire exportszabályozás vonatkozhat különböző régiókban és országokban, pl. az Egyesült Államokban, az Európai Unióban, az Egyesült Királyságban és/vagy a wassenaari egyezmény más tagországaiban. Ha a termográfiás sorozat termékeit különböző országok közt szeretné szállítani, exportálni vagy újraexportálni, tájékozódjon a szükséges exportengedélyekről és követelményekről egy jogi vagy megfelelőségi szakértőnél, vagy a helyi hatóságoknál. 1. Fejezet Áttekintés 1.1 Rövid leírás

A monokuláris kézi hőkamera egy kézi eszköz, mely használható megfigyelésre, a legmagasabb hőmérsékletú céltárgy követésére, távolságmérésre, Wifi hotspotként stb. A nagy érzékenységú, beépített hődetektor tiszta képet ad még teljes sötétségben is. Az eszköz főként kültérben használható, például járőrözéskor, jogi intézkedéskor, kereséskor és mentéskor, kábítószer-ellenes eljáráskor, csempészekkel szemben, bűnözők elfogásakor, túrázáskor, utazáskor, vadászaton stb.

1.2 Funkció

Távolságmérés

A készülék képes bemérni a célpont és a megfigyelési hely közötti távolságot.

Legmagasabb hőmérséklet azonosítása

A készülékkel megkereshető a legmagasabb hőmérsékletű pont a helyszínen, és meg is jelölhető. Ez a funkció a különböző kameramodellek függvényében változik.

Képjavítás

A készülék rendelkezik DPC (Defective Pixel Correction - Hibás képpont korrekció) és FFC (Flat Field Correction - homogénmező-korrekció) funkciókkal, amelyek segítségével optimalizálható a képminőség.

Kapcsolat a kliens szoftverrel

A készülékkel képernyőképek készíthetők, videók rögzíthetők és amennyiben hotspoton keresztül mobiltelefonhoz csatlakoztatja, a T-Vision alkalmazással paraméterek is beállíthatók.

Tárolás

A beépített memóriamodul támogatja a videórögzítést és a pillanatképek készítését.

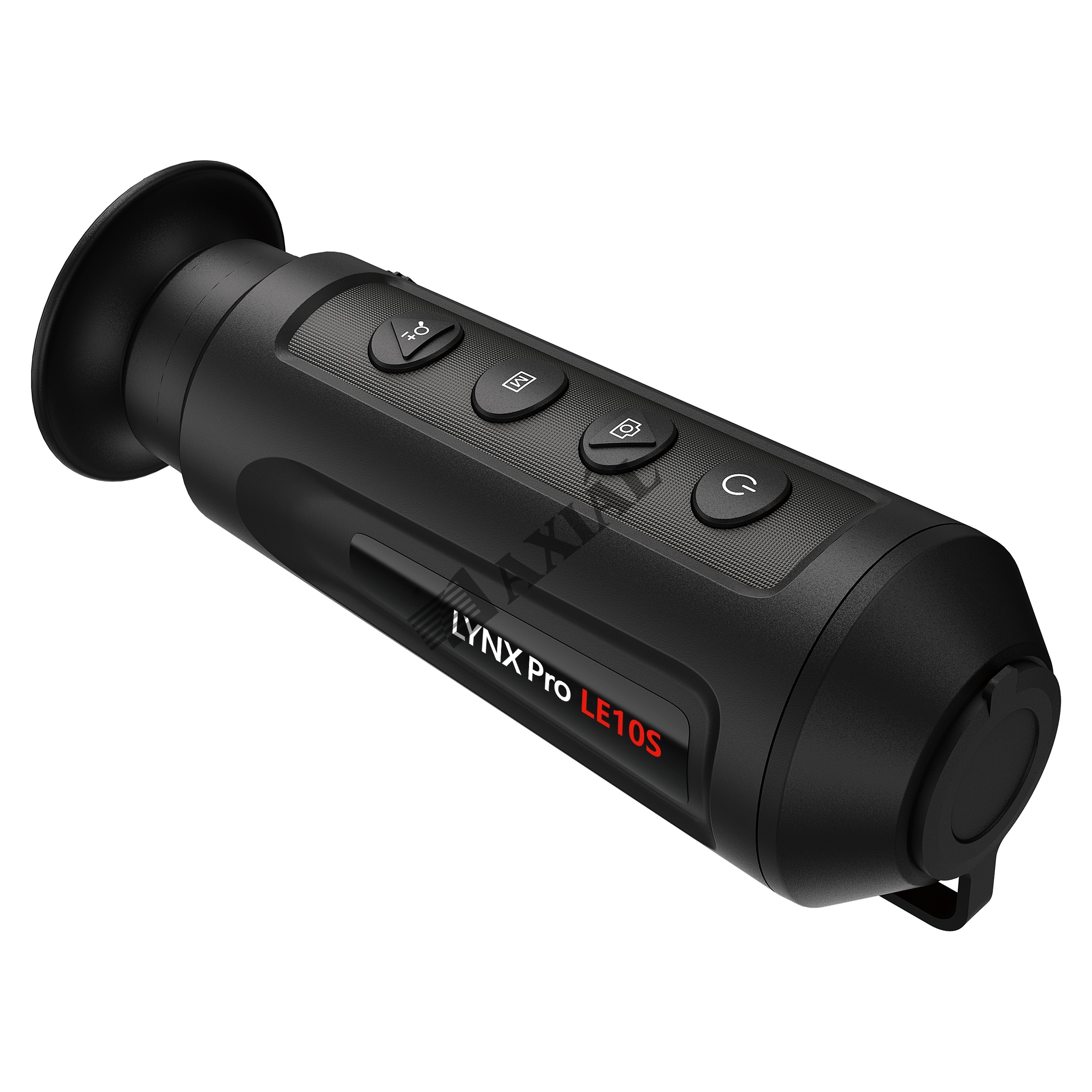

1.3 Megjelenés

1.3.1 Gombok

Tápellátás Mód

Képrögzítés Zoom

1-1. Ábra A készülék vezérlőgombjai

1-1 táblázat A vezérlőgombok funkciói

Ikon

Gomb

Funkció

Tápellátás

Nyomja meg: készenléti mód/eszköz aktiválása

Tartsa lenyomva: tápellátás be/ki

Képrögzítés

Nyomja meg: képrögzítés

Tartsa lenyomva: rögzítés

Mód

Nyomja meg: színpaletták

Tartsa lenyomva: menü

Zoom

Nyomja meg: digitális zoom

Tartsa lenyomva: FFC

1.3.2 Csatlakozók

Kábelcsatlakozó

Lencsevédő

1-2. Ábra Csatlakozófelületek áttekintése

Lencsevédő: védi az objektívet a portól és a karcolásoktól.

Dioptriaállító gomb: beállítja a képet a rövidlátás mértékének megfelelően.

Kábelcsatlakozó: a mellékelt kábellel feltöltheti az eszközt, vagy exportálhatja a fájlokat. Állványcsavar: csatlakoztatás állványhoz.

2. Fejezet Előkészítés

Vegye ki a készüléket és a tartozékokat a csomagolásból. Ellenőrizze a csomaglistát, és bizonyosodjon meg, hogy a csomag tartalmazza a készüléket és a tartozékokat, használatra készen. Tanulmányozza a felhasználói útmutatót a megfelelő módszerek és óvintézkedések azonosításához.

2.1 Az eszköz töltése

A készülék indítása után az OSD (kijelzés a képernyőn) mutatja a telep töltöttségi állapotát. Ha a töltöttség alacsony, töltse fel a készüléket, és biztosítsa annak megfelelő működését.

A kezdés előtt

A töltést 0 0 C és 45 0 C (32 0 F - 113 0 F), közti hőmérsékleten kell végezni. A töltést a mellékelt kábelen keresztül végezze.

Lépések

1.
Emelje fel a kábelcsatlakozó fedelét.

2. Csatlakoztassa a kábelt a készülék töltéséhez.

Kábelcsatlakozó

Akkumulátorjelző

2-1. Ábra Kábelcsatlakozók

Villogó vörös és zöld: hiba történt.

Folyamatos vörös: az akkumulátor megfelelően töltődik.

Folyamatos zöld: az akkumulátor teljesen fel van töltve. Ki: az akkumulátor nem töltődik.

2-2. Be-/Kikapcsolás

Bekapcsolás

Ha a készülék kábellel van csatlakoztatva, vagy elegendő az akkumulátor töltése, nyomja le 2 másodpercig a gombot a készülék bekapcsolásához.

Kikapcsolás

Ha a készülék be van kapcsolva, tartsa lenyomva 2 másodpercig a gombot a készülék kikapcsolásához.

2.3 A menü leírása

Ha a készülék be van kapcsolva, tartsa lenyomva a gombot a menü megnyitásához.

2-2. Ábra A menü leírása

Nyomja le a gombot a kurzor felfele mozgatásához.

Nyomja le agombot a kurzor lefele mozgatásához.

Nyomja le a gombot a megerősítéshez, és tartsa lenyomva a menü bezárásához.

3. Fejezet Képbeállítások

A lehető legjobb képhatások megjelenítéséhez, beállíthatja a palettákat, a fényerőt és a helyszíneket, kalibrálhatja a homogén mezőt (FFC), illetve kijavíthatja a hibás képpontokat (DPC).

3.1 A dioptria beállítása

Figyeljen arra, hogy a nézőke takarja el a szemét, és a cél irányába legyen állítva. Forgassa el a dioptria állítógombját, amíg éles lesz az OSD szöveg vagy kép.

A behomályosítás elkerüléséhez, fókuszbeállítás közben NE érjen a lencse felületéhez.

3-1. Ábra A cél megtekintése

Dioptriaállító gomb

3-2. Ábra A dioptria beállítása

3.2 Lencsék fókuszolása

Az objektív lencsék fókuszálásához enyhén forgassa el a fókuszkereket.

3-3. Ábra Az objektívlencsék beállítása

NE érintse meg a lencséket közvetlenül az ujjával, és NE tegyen éles tárgyakat a lencsék közelébe.

Ez a funkció a különböző kameramodellek függvényében változik.

3.3 Fényerő beállítása

Válassza a ikont, és nyomja le a gombot a fényerő beállításához. Meleg-fehér, minél magasabb a fényerő értéke, annál világosabb lesz a kép. A meleg-fehér módban alkotott képeffektus az alábbi ábrán látható. A meleg-fekete mód ennek az ellentéte.

3-4. Ábra Fényerő beállítása meleg-fehér módban

3.4 Kontraszt beállítása

Válassza a ikont, és nyomja le a gombot a képkontraszt beállításához.

3.5 Helyszín kiválasztása

A megjelenített hatás javítása érdekében a tényleges helyszín függvényében választható ki a megfelelő helyszín mód.

Lépések

1. Tartsa lenyomva a gombot a menü megnyitásához.

2. Válassza a ikont, és nyomja le a gombot a helyszínváltáshoz. — A ikon a felismerési módot jelzi. Ez normál helyszínhez javasolt.

— A ikon a dzsungel módot jelzi. Ez vadászati helyszínhez javasolt.

3. Tartsa lenyomva a gombot a beállítások elmentéséhez, és kilépéshez.

3.6 Paletták beállítása

Különböző palettákat választhat, hogy ugyanazt a helyszínt különböző képhatásokkal jelenítsen meg. Nyomja le a gombot a palettaváltáshoz.

Meleg-fehér

A meleg részek világos színúek ebben a nézetben. Minél magasabb a hőmérséklet, annál világosabb a szín.

Meleg-fekete

A meleg részek feketén jelennek meg ebben a nézetben. Minél magasabb a hőmérséklet, annál sötétebb a szín.

O IX

Meleg-piros

A meleg részek pirosan jelennek meg ebben a nézetben. Minél magasabb a hőmérséklet, annál élénkebb piros a szín.

Fúzió

A magas hőmérséklettől az alacsonyig, a kép fehértől a sárgán, piroson és rózsaszínen át a liláig színeződik.

3.7 Digitális nagyítás beállítása

Ezzel a funkcióval kinagyítható a kép.

Ez a funkció a különböző kameramodellek függvényében változik.

3.8 Homogénmező-korrekció

Ezzel a funkcióval kijavíthatók a kijelző egyenlőtlenségei.

Lépések

1. Tartsa lenyomva a gombot a menü megnyitásához.

2. Válassza a ikont és nyomja le a gombot az FFC módra váltáshoz.

— Manuális: Tartsa lenyomva a gombot a kijelző egyenlőtlenségeinek kijavításához.

— Automatikus:: A készülék a kamera bekapcsolásakor automatikusan kalibrálja a homogén mezőt (FFC) a beállított ütemterv szerint.

— Külső: Takarja el a lencsét, majd nyomja le a gombot élőkép módban a kijelző egyenlőtlenségeinek kijavításához.

3. Tartsa lenyomva a gombot a beállítások elmentéséhez, és kilépéshez.

3.9 Hibás képpontok kijavítása

A készülék képes kijavítani a képernyő nem megfelelően megjelenő, hibás képpontjait.

Lépések

1. Tartsa lenyomva a gombot a menü megnyitásához.

2. Válassza a @ ikont.

3. Nyomja le a gombot az eltolás kiválasztásához. Az eltolás a kurzor mozgásának hosszára vonatkozik.

vagy gombokkal választható ki a mozgásirány.

gombbal vigye a kurzort a hibás képponthoz. Tartsa lenyoma a gombot a hibás képpont kijavításához.

Ha a menü eltakarja a hibás képpontot, tartsa lenyomva a gombot a képernyő tükrözéséhez.

4. Fejezet Távolságmérés

A készülék képes bemérni a célpont és a megfigyelési hely közötti távolságot.

A kezdés előtt

Távolságmérés közben tartsa mozdulatlanul a kezét és testhelyzetét. Ellenkező esetben a mérés pontatlan lehet.

Lépések

1. Tartsa lenyomva a gombot a menü megnyitásához.

2. Válassza a gombot majd nyomja le a gombot a beállítási felület megnyitásához.

1) Nyomja le a vagy gombokat a célpont kiválasztásához. Szarvas, farkas, medve vagy egyéni célpontopciók választhatók. 2) Állítsa be a célpont magasságát.

A beállítható magasságérték 0,1 és 9,9 között lehet.

3) Nyomja le a gombot a megerősítéshez.

gombot.

4-1. Ábra A célpont felső peremének beállítása

A célpont felső pereménél villog a kurzor.

4. Igazítsa az alsó jelölés közepét a célpont alsó pereméhez. Nyomja le a gombot.

4-2. Ábra A célpont alsó peremének beállítása

Eredmény

A kép bal felső sarka a távolságmérés eredményét mutatja, illetve a célpont magasságát.

4-3. Ábra Távolságmérés eredménye

Nyissa meg a távolságmérési felületet, majd nyomja le a gombot az előző bemért célpont adatainak megtekintéséhez.

5. Fejezet Az égésmegelőzési funkció beállítása

A menüből válassza a ikont, majd nyomja le a gombot az égésmegelőzési funkció be- és kikapcsolásához. Ezzel a funkcióval a hőcsatorna érzékelőjének égése előzhető meg. Ha bekapcsolja ezt a funkciót, amikor az érzékelő szürkeskálája elér egy bizonyos értéket, a védőpajzs bezár.

Ha az égésmegelőzési funkció ki van kapcsolva, a védőpajzs automatikusan nyit.

6. Fejezet Legmagasabb hőmérséklet azonosítása

A készülék képes azonosítani a helyszín legmagasabb hőmérsékletú pontját, és megjelölni azt a képernyőn.

A menüből válassza a @ ikont, és nyomja le a gombot a legmagasabb hőmérsékletú pont megjelöléséhez.

Ha a funkció be van kapcsolva, a legmagasabb hőmérsékletú pontban egy jelenik meg. A a helyszín változásával együtt mozog.

Ez a funkció a különböző kameramodellek függvényében változik.

7. Fejezet Kép- és videórögzítés

Az élőkép felületről manuálisan rögzíthető videó, illetve kép.

7.1 Kép rögzítése

Ha a rögzítés sikeres, az élőkép 1 másodpercig lefagy, a képernyőn pedig megjelenik egy üzenet. A képek exportálásához tanulmányozza a Fájlok exportálása fejezetet.

7.2 Videó rögzítése Lépések

1. A fő élőkép felületen tartsa lenyomva a gombot a rögzítés indításához.

6-1. Ábra Rögzítés indítása

A képernyő bal-felső sarkában megjelenik a felvétel időtartama.

2. Nyomja le újra, és tartsa lenyomva a gombot a rögzítés leállításához.

Következő lépések

A fájlok exportálásához tanulmányozza a Fájlok exportálása fejezetet.

7.3 Fájlok exportálása

Ezzel a funkcióval exportálhatók a rögzített képek és videók.

A kezdés előtt

Kapcsolja ki hotspot funkciót.

Lépések

1. Csatlakoztassa a készüléket a számítógéphez egy kábellel.

Figyeljen arra, hogy a kábel csatlakoztatása közben a készülék legyen bekapcsolva.

2. Nyissa meg a fájlkezelőt a számítógépen és válassza ki a készülék meghajtóját. A DCIM mappában keresse meg az exportálandó, a rögzítési év és hónap alapján elnevezett mappát. Például, egy 2021 júniusában rögzített videót vagy képet a DCIM 202106 mappában talál meg.

3. Válassza ki, majd másolja át a kívánt fájlokat a számítógépre.

4. Válassza le a készüléket a számítógépről.

Ha a számítógéphez van csatlakoztatva, a készülék megjeleníti a képeket. A rögzítési, képernyőkép-készítési és hotspot funkciók azonban nem működnek.

A számítógéphez történő első csatlakoztatáskor az illesztőprogram automatikusan telepítődik.

A T-Vision alkalmazással is exportálhatja a fájlokat.

8. Fejezet Kapcsolat a kliens szoftverrel

Ha a készüléket hotspoton keresztül a T-Vision alkalmazáshoz csatlakoztatja, mobiltelefonról is készíthet képet, rögzíthet videót, illetve beállíthatja a paramétereket is.

Lépések

1. Tartsa lenyomva a gombot a készülékmenü megnyitásához.

2. Nyomja meg a gombot a hotspot bekapcsolásához.

3. Kapcsolja be a telefon WLAN funkcióját és csatlakozzon a hotspotra.

Hotspot neve: HIK-lPTS-sorozatszám

Hotspot jelszó: a sorozatszám utolsó 9 számjegye

4. A letöltéshez keresse meg a Hkmicro SIGHT appot az App Store ban (iOS rendszer) vagy a Google PlayTM -en (Android rendszer), vagy a letöltéshez és a telepítéshez olvassa be a QR-kódot.

Android rendszer

HIKMICRO Sight

iOS rendszer

HIKMICRO SIGHT iOS

ANDROID

Olvassa be a QR kódot a letöltéshez Olvassa be a kódot a letöltéshez

5. Nyissa meg az APP-ot, és csatlakoztassa a telefonját az eszközhöz. A telefonon megjeleníthető a készülék kezelőfelülete.

Ha a töltöttségi szint 15% alá csökken, a hotspot funkció automatikusan kikapcsol.

9. Fejezet CVBS-kimenet

Ezzel a funkcióval részletesen megjelenítheti a képet a kijelzőn.

A kezdés előtt

A CVBS-kábel külön beszerezhető a gyártótól, vagy önerőből is elkészíthető.

Csatlakoztassa a készüléket és a kijelzőt egy USB-CVBS kábellel.

Figyeljen arra, hogy a kábel csatlakoztatása közben a készülék legyen kikapcsolva.

Lépések

1. Tartsa lenyomva a gombot a készülékmenü megnyitásához.

2. Válassza a CVBS opciót, és nyomja le a gombot a CVBS-kimenet bekapcsolásához. A kijelzőn megjelenik a készüléken látható kép. 10. Fejezet Karbantartás

Ez a fejezet többek között a készülékadatok ellenőrzését, a készülék frissítését, az alapértelmezett beállítások visszaállítását mutatja be.

10.1 Készülékadatok megtekintése Lépések

1. Tartsa lenyomva a gombot a készülékmenü megnyitásához.

2. Válassza az ikont , majd nyomja meg a gombot. Megjelennek a készülékadatok, mint például a verziószám és sorozatszám.

10.2 Készülék frissítése A kezdés előtt

Kérjük, előbb szerezze be a frissítési csomagot.

Lépések

1. Csatlakoztassa a készüléket a számítógéphez egy kábellel.

2. Nyissa meg az észlelt meghajtót, másolja ki a frissítési fájlt, és illessze be az eszköz gyökérkönyvtárába.

3. Válassza le a készüléket a számítógépről.

4. Indítsa újra a készüléket.

Eredmény

A készülék automatikusan frissül. A frissítési folyamat megjelenik a fő felületen.

10.3 Készülék visszaállítása Lépések

1. Tartsa lenyomva a gombot a készülékmenü megnyitásához.

2. Válassza a ikont, majd nyomja meg a gombot a készülék alapértelmezett beállításainak visszaállításához, a rendszerüzenetnek megfelelően.

11. Fejezet Gyakori kérdések

11.1 Miért villog rendellenesen a töltésjelző lámpa?

Ellenőrizze a következőket.

1. Bizonyosodjon meg, hogy a készüléket szabványos hálózati adapterről tölti, és a töltési hőmérséklet 0 0 C (32 0 F) felett van.

2. A készülék beépített töltésvédelmi modullal van felszerelve. Kikapcsolt állapotban töltse a készüléket.

11.2 Miért nem világít a működésjelző lámpa?

Ellenőrizze a készülék akkumulátorának töltöttségi szintjét. Ellenőrizze újra a működésjelzőt, miután 5 percig töltötte az akkut.

11.3 Nem tiszta a kép, hogyan állítsam be?

Forgassa el a dioptria állítógombját, amíg éles lesz a kép. Tanulmányozza a A dioptria beállítása fejezetet.

11.4 Sikertelen kép- vagy videórögzítés. Mi lehet az oka?

Ellenőrizze a következőket.

A készülék csatlakoztatva van a számítógéphez? A rögzítés kikapcsolt állapotra van állítva?

Megtelt a tárhely?

Alacsony az akkumulátor töltöttségi szintje?

11.5 Miért nem találja meg a számítógép a készüléket?

Ellenőrizze a következőket.

A készülék a mellékelt USB-kábellel van csatlakoztatva a számítógéphez?

Amennyiben másik USB-kábelt használ, arra figyeljen, hogy ne legyen 1 méternél hosszabb. Be van kapcsolva a hotspot funkció? Ha igen, a készülékmenüben kapcsolja ki a hotspot funkciót.

12. Fejezet Melléklet 12.1 A készülék vezérlő parancsai

Olvassa be az alábbi QR-kódot a készülék általános sorosport-parancsainak lekérdezéséhez. Kérjük, vegye figyelembe, hogy a parancslista a Hikmicro hőkamerák leggyakrabban használt sorosport-parancsait tartalmazza.

12.2 A készülék kommunikációs mátrixa

Olvassa be az alábbi QR-kódot az eszköz kommunikációs mátrixának lekérdezéséhez.

Kérjük, vegye figyelembe, hogy a mátrix a Hikmicro hőkamerák valamennyi kommunikációs portját tartalmazza.

HIKMICRO

See the World in a New Way

OYouTube Linkedå

Facebook: HIKMICRO Outdoor Instagram: hikmicro_outdoor YouTube: HIKMICRO Linkedln: HIKMICRO

UD25187B

AKCIÓK
